Терминология связана с областью производства ПВЛ

Просечно-вытяжной лист (ПВЛ)

  • ПВЛ-это материал, имеющий сечения по целой площади.

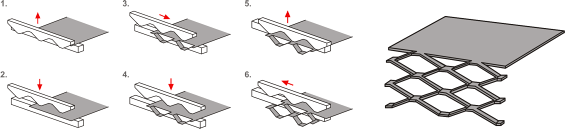

  • Эти сечения возникают взаимно смещёнными вырезами без отходов материала и одновременным вытягиванием листа для их формирования.
  • Исходным материалом для производства являются катанные листы или рулон.
  • Ячейки ПВЛ не возникают плетением или свариванием.
  • По-этому из ПВЛ возможно изготавливать заготовки любого требуемого размера без снижения прочности.



Просечно-вытяжной лист (ПВЛ)

Ячейка

  • Основным элементом ПВЛ является ячейка.
  • Состоит из отверстия и мостиков из материала (подача инструмента).
  • Размер ячейки дан её шириной и длиной.

Ячейка

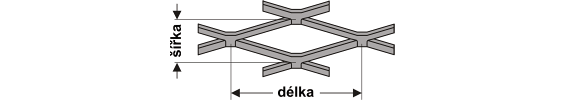

Длина и ширина ячейки

  • Длина ячейки-это расстояние между центрами двух узлов по направлению большей диагонали.
  • Ширина ячейки-это расстояние между верхними краями узлов по направлению меньшей диагонали ячейки.

Длина и ширина ячейки

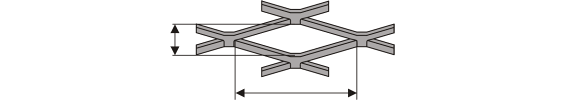

Отверстие ячейки

  • Это размер отверстия между четырмя мостиками ячейки по направлению перпендикуляра к плоскости ПВЛ.

Отверстие ячейки

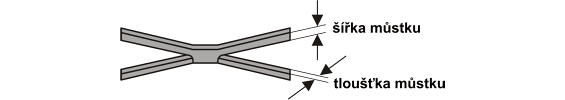

Ширина и толщина мостика (подачи)

  • Ширина подачи-это ширина материала, которая образовывает мостики между отдельными ячейками.
  • Толщина подачи-это толщина использованого материала.

Ширина и толщина мостика (подачи)

Узел

  • Пересечение двух взаимо навязывающихся мостиков (подач)

Узел

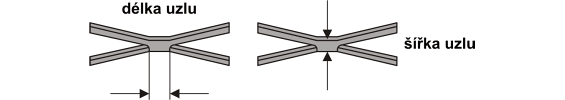

Длина и ширина узла

  • Длина узла-это расстояниемежду двумя длинными диагоналями.
  • Ширина узла-это приблизительно двойная ширина подачи.

Длина и ширина узла

Длина, ширина и толщина ПВЛ

  • Длина ПВЛ-это полная длина ПВЛ, измеряемая по направлению короткой диагонали ячейки.
  • Ширина ПВЛ-это полная ширина ПВЛ, измеряемая по направлению длинной диагонали ячейки.
  • Толщина ПВЛ-это полная толщина ПВЛ.

Длина, ширина и толщина ПВЛ

Отклонение

  • A) Стандартный лист
    Отклонение по ширине: ± 5%
    Отклонение по длине: ± 10%

  • B) Přířezy
    Отклонение по ширине: ± 5%
    Отклонение по длине: ± 10%

    Група отклонений I
    Отклонение по ширине: ± 5%
    Отклонение по длине: ± 10%

    Група отклонений II -меньше толщины 2 мм
    Меньше ширины и длины 600 мм: ± 1 мм
    Меньше ширины и длины 1000 мм: ± 1,5 мм
    Больше ширины и длины 1000 mm: ± 2 мм

    Група отклонений II - больше толщины 2 мм
    Меньше ширины и длины 600 мм: ± 2 мм
    Меньше ширины и длины 1000 мм: ± 3 мм
    Больше ширины и длины 1000 mm: ± 5 мм

Типы ячеек-обозначение

  • TR - ромбовидная ячейка
  • TQ - квадратная ячейка
  • TE - круглая ячейка
  • TH - шестигранная ячейка
  • TD - декоративная ячейка

Пример

ПВЛ из стального листа,
ромбовидная ячейка 22/12 ммTR 22

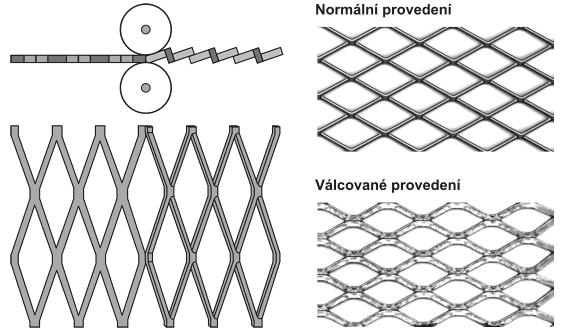

Вальцевание

  • Вальцевание ПВЛ проводится до ширины 1400 мм.
  • Вальцованный ПВЛ обозначается буква F после обозначения размера ячейки.
