Принцип конструирования настилов, основные понятия

Настилы

  • Половые прессованные настилы­это несущие, щитообразные элементы. Характеризуются низким весом, высоким процентом свободной площади, минимально препятствуют прониканию света и воздуха.
  • Позволяют легко собирать или расбирать конструкции для замены отдельных частей, если это требуют условия эксплуатации. Отличаются высокой вариабильностью. Прессованные настилы с обрамлением при правильном монтаже отличаются высокой прочностью, правильный выбор материала и отделки поверхности обеспечивает высокую долговечность.
  • Стальные прессованные половые настилы и лестничные ступени имеют ТЕХНИЧЕСКИЙ СЕРТИФИКАТ КАЧЕСТВА 070­024961 от 12.01.2005

PERFO LINEA a. s. – perforated materials

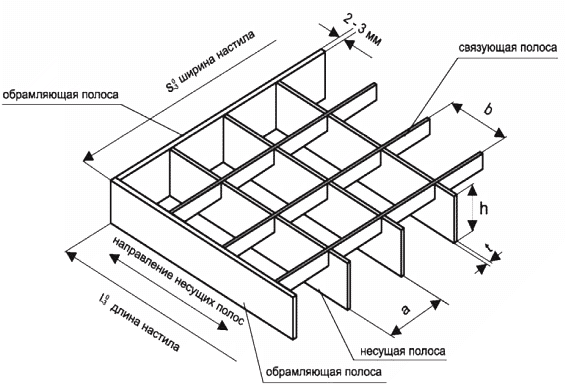

Основные понятия

  • Конструкция
    Конструкция производимых настилов исходит из нормы DIN 24537. Состоит в том, что в несущие полосы, в которых предварительно вырезаны специальные профильные пазы, под высоким давлением впрессуются связующие полосы. Они поддерживают перпендикулярность и стабильность несущих полос, что приводит к равномерному распределению нагрузки на настилы. По периметру настила приварены обрамляющие полосы.
  • Длина настила
    Несущая длина настила­это размер настила в направлении несущих полос (и в случае если она меньше чем ширина настила).
  • Ширина настила
    Ширина настила­это размер в направлении связующих полос.
  • Несущие полосы
    Взаимно параллельные ленты несущие нагрузку, которые положены на опоры противоположными концами.
  • Связующие полосы
    Полосы, как правило размера 10х2 мм, обеспечивающие перпендикулярность и стабильность несущих полос.
  • Размер ячейки
    Осевой размер между двумя соседними несущими и связующими полосами.
  • Обрамляющая полоса
    Стальная лента, как правило с тем же сечением, что и несущая полоса, которой армирован периметр настила.
  • Одностороннее противоскольжение
    Вырезанные углубления на несущей полосе образующие эфективную противоскользящую отделку настила.
  • Двустороннее противоскольжение
    Вырезанные углубления на несущих и связующих полосах, образующие высокоэфективную защиту против скольжения.
  • Несущая конструкция
    Опорная, как правило стальная или бетонная конструкция, на которой закрепляются настилы.
  • Вырезы
    Прямоугольные, косые, дуговые вырезы в настилах по чертежу заказчика.
  • Боковые стенки ступеней
    Фланец ступени из плоской стали, к которой ступени прикреплены к несущей конструкции лестницы (коссоурам)
  • Профиль для наступания
    Передний армирующий фигурный профиль, на верхней плоскости которого проведена противоскользящая отделка, как правило вытянутой перфорацией.
