Настилы и ступени из просечно-вытяжного листа

Настилы и ступени из просечно-вытяжного листа (ПВЛ) возникают свариванием ПВЛ, армировки и рамы. Производятся на основе данных заказчика: размеры, форма поверхности, количество. Как материал чаще всего употребляется чёрная или нержавеющая сталь.

Примеры применения

  • грузовые платформы в промышленности и строительстве
  • площадки грузоподъёмных кранов
  • тротуары на мостах и пешеходных мостах
  • прикрытие каналов, световых люков
  • лестницы

Преимущества этих изделий

  • простой монтаж и ремонт
  • безопасность
  • противоскользящая поверхность
  • безопасная ходьба в женской обуви (и в высоких каблуках)

Отделка поверхности настилов и ступеней из ПВЛ

Изделия поставляем заказчику:

  • без отделки поверхности (чёрная сталь)
  • покрытие горячим цинком
  • окраска, лакировка

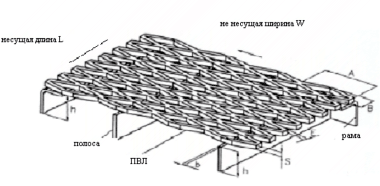

Настилы из ПВЛ – обозначение

Пример: TR 62,5 x 15 / 3 x 5 / 20 x 3 / 600 x 1000

TR – ассортимент настила
62,5 x 15 – размер ячейки A x B
3 – подача (толщина материала) S
5 – ширина мостика (подачи) E
20 – высота обрамления (полосы) h
3 – ширина обрамления (полосы) b
600 – несущая длина настила L
1000 – не несущая ширина настила W

Тип с ячейкой 62,5 x 15 / 3 x 5 является одновременно стандартно употребляемым ПВЛ на настилах и ступенях.

Возможно применить тоже ПВЛ типа 47 x 13 / 3 x 5



Грузоподъёмность настилов и ступеней из просечно-вытяжного листа

Тип
связи
Нагрузка Деформация Расстояние L (mm)
500 600 700 800 900 1000 1100 1200
20 x 3 Fv (kN/m2) 4,54 3,11 2,25 1,70 1,31 1,04 0,84 0,68
fv (mm) 1,83 2,65 3,62 4,76 6,07 7,56 9,23 11,09
30 x 3 Fv (kN/m2) 10,37 7,16 5,22 3,97 3,11 2,49 2,03 1,69
fv (mm) 1,21 1,75 2,39 3,13 3,97 4,93 5,99 7,16
40 x 3 Fv (kN/m2) 18,53 12,83 9,38 7,15 5,62 4,52 3,71 3,10
fv (mm) 0,91 1,31 1,78 2,33 2,96 3,66 4,45 5,31

Пояснения:
Fv – сплошная нагрузка в kN/м2 включающая коэффициент грузоподъёмности 1,4
fv – максимальный прогиб связи настила в мм в случае нагрузки Fv. Локальный прогиб связи просечно-вытяжного листа допускается на 2мм больше
